SISTEMA DI COPERTURA CON PAVIMENTAZIONE CARRABILE - TETTO ROVESCIO 3c3_BPE

SISTEMA IMPERMEABILE CON ELEMENTO DI TENUTA IN BPE APPLICATO A TOTALE ADERENZA

SISTEMA DI COPERTURA CON PAVIMENTAZIONE CARRABILE - TETTO ROVESCIO 3c3_BPE

SISTEMA DI COPERTURA CON PAVIMENTAZIONE CARRABILE - TETTO ROVESCIO 3c3_BPE

- SOLUZIONE DOPPIO STRATO

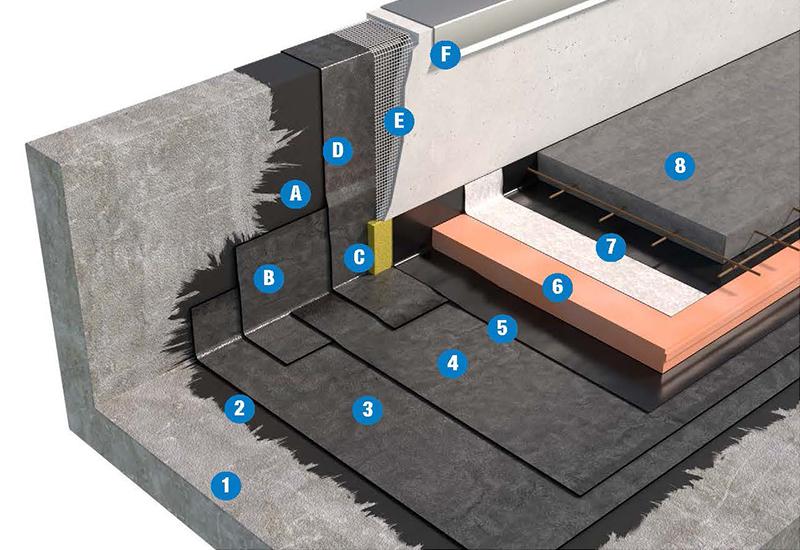

SISTEMA BASE SISTEMA OTTIMALE
Strato di pavimentazione Massetto cementizio carrabile
Strato antimbibizione GEOLAND HT + VAPOR FLAG MACRO o doppio strato Geotessile Flag PET
Elemento termoisolante
Strato di separazione

VAPOR FLAG

NOVAGUM-P

FLEXGUM-P

Strato di imprimitura

Rapid Primer

Pendenza 1,5% ≤ P ≤ 5%

descrizione

ELEMENTO PORTANTE
Il piano di posa dovrà essere:
1. asciutto, liscio e libero da detriti ed asperità che possano arrecare danneggiamenti agli elementi soprastanti
2. stabile nel tempo
3. compatibile chimicamente con i materiali costituenti il pacchetto di copertura
4. dotato di adeguata pendenza. Per copertura piana o sub-orizzontale pendenza compresa tra 1,5 e 5%

STRATO DI IMPRIMITURA

RAPID PRIMER
, primer bituminoso al solvente
a rapida essiccazione o AQUADERE, emulsione bitume-elastomero a base acqua idonei per bloccare la polverosità dell’elemento portante.

ELEMENTO DI TENUTA

Primo strato

Membrana bitume-polimero-elastomero (BPE), armata in non tessuto di poliestere da  lo continuo ad alta grammatura, rinforzata con  bre di vetro che conferiscono elevata stabilità dimensionale. La faccia superiore è rivestita con sabbia amorfa antiadesiva
e quella inferiore con  lm poliole nico termofusibile. Posa in opera in totale aderenza sul piano e sui verticali mediante rinvenimento a  amma di gas propano.
Secondo strato

Membrana bitume-polimero-elastomero (BPE) armata in non tessuto di poliestere da  lo continuo ad alta grammatura, rinforzata con  bre di vetro
che conferiscono elevata stabilità dimensionale. L’armatura è particolarmente resistente ai carichi statici, dinamici ed al punzonamento.
La faccia superiore è rivestita con sabbia amorfa antiadesiva e quella inferiore con  lm poliole nico termofusibile. Posa in opera in totale aderenza al primo strato mediante rinvenimento a  amma di gas propano.

STRATO DI SEPARAZIONE

• Film di LDPE VAPOR FLAG di spessore pari o superiore a 0,20 mm.
• In alternativa  lm di LDPE microforato VAPOR FLAG MICRO di spessore pari a 0,12 mm.
• Posa a secco sull’elemento di tenuta.

ELEMENTO TERMOISOLANTE

• Costituito da lastre di polistirene estruso a celle chiuse, EFYOS XPS 500.
• Lastre con battentatura a gradino sui 4 lati.
• Posato a secco su elemento di separazione.
• Resistenza a compressione ≥ 500 kPa (UNI EN 826).
• In alternativa si consiglia l’utilizzo di EFYOS XPS 700 in funzione dei carichi gravanti sulla copertura.
• Il dimensionamento dello spessore dell’elemento termoisolante può essere veri cato mediante l’utilizzo del software di calcolo Soprema denominato GEMAVAP.

STRATO ANTIMBIBIZIONE

• Geotessile in PP GEOLAND HT di grammatura pari o superiore a 200 g/m2 con sovrapposto strato di polietilene macroforato VAPOR FLAG MACRO di spessore pari a 0,12 mm. Posa a secco di tutti gli elementi.
• In alternativa doppio strato di geotessile in PET GEOTESSILE FLAG PET di grammatura pari
a 200 g/m2
Posa a secco a teli incrociati.

STRATO DI PAVIMENTAZIONE

Massetto in cls. armato con rete elettrosaldata, di spessore adeguato al carico previsto dal progetto e  nitura super ciale resistente all’usura. Il massetto dovrà essere frazionato super cialmente per evitare fessurazioni.
