SISTEMA DI COPERTURA PEDONABILE CON PAVIMENTAZIONE FISSA - TETTO ROVESCIO 3b3_PVC

SISTEMA IMPERMEABILE CON ELEMENTO DI TENUTA IN PVC-P APPLICATO A TOTALE INDIPENDENZA

SISTEMA DI COPERTURA PEDONABILE CON PAVIMENTAZIONE FISSA - TETTO ROVESCIO 3b3_PVC

SISTEMA DI COPERTURA PEDONABILE CON PAVIMENTAZIONE FISSA - TETTO ROVESCIO 3b3_PVC

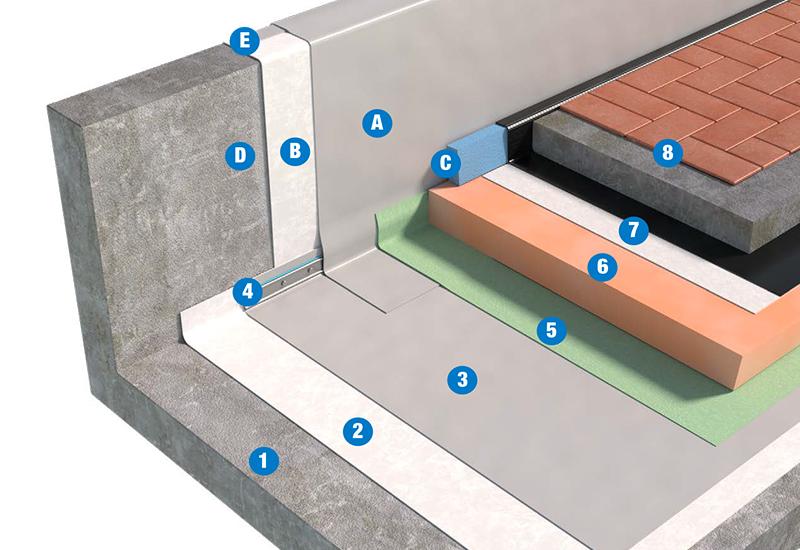

descrizione:

ELEMENTO PORTANTE
Il piano di posa dovra essere:
1. asciutto, liscio e libero da detriti ed asperita che possano arrecare danneggiamenti agli elementi soprastanti
2. stabile nel tempo
3. compatibile chimicamente con i materiali costituenti il pacchetto di copertura.
4. dotato di adeguata pendenza. Per copertura piana o sub-orizzontale pendenza compresa tra 1,5 e 5%.

STRATO DI REGOLARIZZAZIONE
Geotessile in PP GEOLAND HT di grammatura pari o superiore a 400 g/m2 in funzione della regolarita dell’elemento portante.

ELEMENTO DI TENUTA
Membrana sintetica in PVC-P FLAGON SV stabilizzata dimensionalmente con inserimento di armatura in Velo Vetro da 50 g/m2, resistente agli U.V., agli agenti atmosferici e alle radici, con strato di segnalazione, saldata per termofusione ad aria calda sui sormonti. Fissaggio lungo il perimetro di tutti i risvolti verticali eseguito mediante barra preforata in lamiera zincata completa di giunto antipunzonamento FLAG ed elemento di ripartizione FLAGOFIL PVC.

STRATO DI SEPARAZIONE
Geotessile FLAG PET di grammatura pari o superiore a 200 g/m2 in funzione della regolarita del supporto.

ELEMENTO TERMOISOLANTE
• Costituito da lastre di polistirene estruso a celle chiuse, EFYOS XPS CR o EFYOS XPS SL.
• Lastre con battentatura a gradino sui 4 lati.
• Resistenza a compressione ≥ 300 kPa (EN 826).
• Posato a secco su strato di separazione.
• In presenza di zone tecniche si consiglia l’utilizzo di EFYOS XPS 500 o EFYOS XPS 700 in funzione dei carichi gravanti sulla copertura.
• Il dimensionamento dello spessore dell’elemento termoisolante puo essere verificato mediante l’utilizzo del software di calcolo Soprema denominato GEMAVAP.

STRATO ANTIMBIBIZIONE
• Geotessile in PP GEOLAND HT di grammatura pari o superiore a 200 g/m2 con sovrapposto strato di polietilene macroforato VAPOR FLAG MACRO di spessore pari a 0,12 mm. Posa a secco di tutti gli elementi.
• In alternativa doppio strato di Geotessile FLAG PET di grammatura pari a 200 g/m2. Posa a secco a teli incrociati.
STRATO DI PAVIMENTAZIONE
Costituito da sottofondo cementizio fibrorinforzato di idoneo spessore e strato pedonale in piastrelle (o altra finitura). Prima del getto del sottofondo cementizio posizionare un elemento comprimibile o di protezione lungo il perimetro alla base dei risvolti verticali.

Normativa di riferimento
- UNI 11442: Criteri per il progetto della resistenza al vento di copertura continue.

Riepilogo

  1. TIPO DI SOLUZIONE IMPERMEABILIZZAZIONE SINTETICA
  2. ELEMENTO COSTRUTTIVO COPERTURE ACCESSIBILI
  3. FINITURA PAVIMENTAZIONE FISSA
  4. TIPO DI COPERTURA TETTO ROVESCIO
  5. TIPO DI MEMBRANA PVC
