SISTEMA DI COPERTURA PEDONABILE CON PAVIMENTAZIONE MOBILE - TETTO ROVESCIO 3a3_BPP

SISTEMA IMPERMEABILE CON ELEMENTO DI TENUTA IN BPP APPLICATO A TOTALE ADERENZA

SISTEMA DI COPERTURA PEDONABILE CON PAVIMENTAZIONE MOBILE - TETTO ROVESCIO 3a3_BPP

SISTEMA DI COPERTURA PEDONABILE CON PAVIMENTAZIONE MOBILE - TETTO ROVESCIO 3a3_BPP

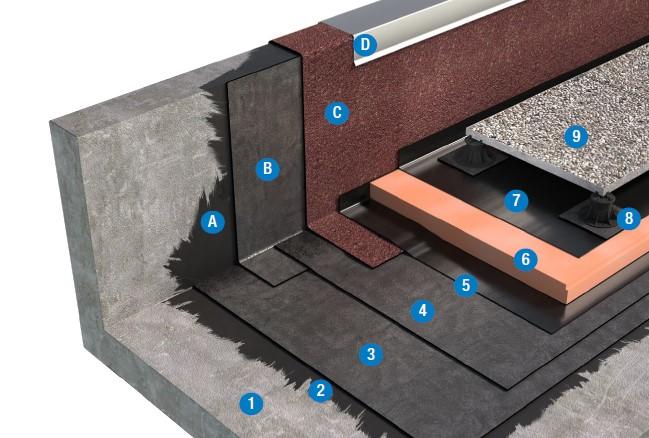

- SOLUZIONE DOPPIO STRATO
SISTEMA BASE SISTEMA OTTIMALE
Strato di pavimentazione Quadrotti prefabbricati
Strato di separazione

VAPOR FLAG

Elemento di protezione Fazzoletti di membrana bituminosa
Elemento termoisolante

SOPRAXPS CR

Strato di separazione

VAPOR FLAG

Elemento di tenuta 2° strato

NOVATOP

NOVABOND PONTI

Elemento di tenuta 1° strato

NOVATER

NOVATER S-C

Strato di imprimitura

Rapid Primer

Pendenza 1,5% ≤ P ≤ 5%

descrizione

ELEMENTO PORTANTE
Il piano di posa dovra essere:
1. asciutto, liscio e libero da detriti ed asperita che possano arrecare danneggiamenti agli elementi soprastanti
2. stabile nel tempo
3. compatibile chimicamente con i materiali costituenti il pacchetto di copertura
4. dotato di adeguata pendenza. Per copertura piana o sub-orizzontale pendenza compresa tra 1,5 e 5%

STRATO DI IMPRIMITURA
RAPID PRIMER, primer bituminoso al solvente a rapida essiccazione o AQUADERE, emulsione bitume-elastomero a base acqua idonei per bloccare la polverosita dell’elemento portante.

ELEMENTO DI TENUTA
Primo strato
Membrana bitume-polimero-plastomero (BPP), armata in non tessuto di poliestere da filo continuo ad alta grammatura, rinforzata con fibre di vetro che conferiscono elevata stabilita dimensionale. La faccia superiore e rivestita con sabbia amorfa antiadesiva e quella inferiore con film poliolefinico termofusibile.
Posa in opera in totale aderenza sul piano e sui verticali mediante rinvenimento a fiamma di gas propano.
Secondo strato
Membrana bitume-polimero-plastomero (BPP) armata in non tessuto di poliestere da filo continuo ad alta grammatura, rinforzata con fibre di vetro che conferiscono elevata stabilita dimensionale. L’armatura e particolarmente resistente ai carichi statici, dinamici ed al punzonamento. La faccia superiore e rivestita con sabbia amorfa antiadesiva e quella inferiore con film poliolefinico termofusibile.
Posa in opera in totale aderenza al primo strato mediante rinvenimento a fiamma di gas propano.

STRATO DI SEPARAZIONE
• Film di LDPE VAPOR FLAG di spessore pari o superiore a 0,20 mm.
• In alternativa film di LDPE microforato VAPOR FLAG MICRO di spessore pari a 0,12 mm.
• Posa a secco sull’elemento di tenuta.

ELEMENTO TERMOISOLANTE
• Costituito da lastre di polistirene estruso a celle chiuse, EFYOS XPS CR o EFYOS XPS SL.
• Posato a secco su elemento di separazione.
• Resistenza a compressione ≥ 300 kPa (UNI EN 826).
• In presenza di zone tecniche si consiglia l’utilizzo di EFYOS XPS 500 o EFYOS XPS 700 in funzione dei carichi gravanti sulla copertura.
• Il dimensionamento dello spessore dell’elemento termoisolante puo essere verificato mediante l’utilizzo del software di calcolo Soprema denominato GEMAVAP.

STRATO DI SEPARAZIONE
• Film di LDPE VAPOR FLAG di spessore pari o superiore a 0,20 mm.
• In alternativa film di LDPE microforato VAPOR FLAG MACRO di spessore pari a 0,12 mm.
• Posa a secco sull’elemento termoisolante.

ELEMENTO DI PROTEZIONE
Fazzoletti di membrana bituminosa posti sotto i sostegni dei quadrotti prefabbricati dipavimentazione.

STRATO DI PAVIMENTAZIONE
Pavimentazione galleggiante realizzata con quadrotti prefabbricati alloggiata su supporti plastici opportunamente distanziati dalla superficie verticale.

Normativa di riferimento
- UNI 11442: Criteri per il progetto della resistenza al vento di coperture continue.
