SISTEMA DI COPERTURA PEDONABILE CON PAVIMENTAZIONE FISSA - TETTO ROVESCIO 3b3_BPP

SISTEMA IMPERMEABILE CON ELEMENTO DI TENUTA IN BPP APPLICATO A TOTALE ADERENZA

SISTEMA DI COPERTURA PEDONABILE CON PAVIMENTAZIONE FISSA - TETTO ROVESCIO 3b3_BPP

SISTEMA DI COPERTURA PEDONABILE CON PAVIMENTAZIONE FISSA - TETTO ROVESCIO 3b3_BPP

- SOLUZIONE DOPPIO STRATO

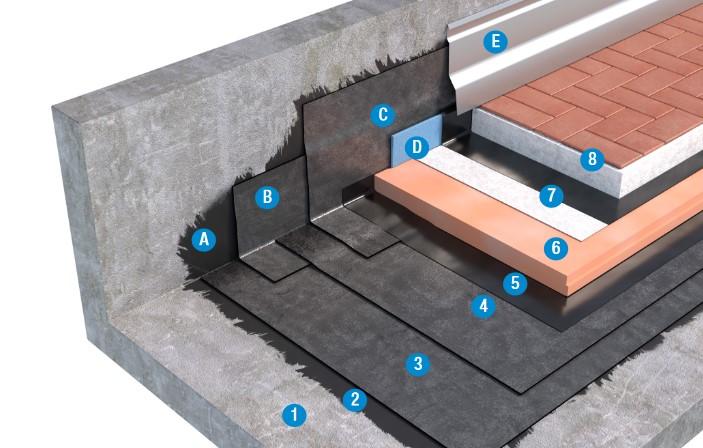

SISTEMA BASE SISTEMA OTTIMALE
Strato di pavimentazione Sottofondo cementizio e piastrelle
Strato antimbibizione GEOLAND HT e LDPE, in alternativa, Geotessile Flag PET in doppio strato
Elemento termoisolante

SOPRAXPS CR

Strato di separazione

VAPOR FLAG

NOVATOP

NOVAPONTI

Elemento di tenuta 1° strato

NOVATER

NOVATER S-C

Strato di imprimitura

Rapid Primer

Pendenza 1,5% ≤ P ≤ 5%

descrizione

ELEMENTO PORTANTE
Il piano di posa dovra essere:
1. asciutto, liscio e libero da detriti ed asperita che possano arrecare danneggiamenti agli elementi soprastanti
2. stabile nel tempo
3. compatibile chimicamente con i materiali costituenti il pacchetto di copertura
4. dotato di adeguata pendenza. Per copertura piana o sub-orizzontale pendenza compresa tra 1,5 e 5%

STRATO DI IMPRIMITURA
RAPID PRIMER, primer bituminoso al solvente a rapida essiccazione o AQUADERE, emulsione bitume-elastomero a base acqua idonei per bloccare la polverosita dell’elemento portante.

ELEMENTO DI TENUTA
Primo strato
Membrana bitume-polimero-plastomero (BPP), armata in non tessuto di poliestere da filo continuo ad alta grammatura, rinforzata con fibre di vetro che conferiscono elevata stabilita dimensionale. La faccia superiore e rivestita con sabbia amorfa antiadesiva e quella inferiore con film poliolefinico termofusibile. Posa in opera in totale aderenza sul piano e sui verticali mediante rinvenimento a fiamma di gas propano.
Secondo strato
Membrana bitume-polimero-plastomero (BPP) armata in non tessuto di poliestere da filo continuo ad alta grammatura, rinforzata con fibre di vetro che conferiscono elevata stabilita dimensionale.
L’armatura e particolarmente resistente ai carichi statici, dinamici ed al punzonamento. La faccia superiore e rivestita con sabbia amorfa antiadesiva e quella inferiore con film poliolefinico termofusibile.
Posa in opera in totale aderenza al primo strato mediante rinvenimento a fiamma di gas propano.

STRATO DI SEPARAZIONE
• Film di LDPE VAPOR FLAG di spessore pari o superiore a 0,20 mm.
• In alternativa film di LDPE microforato VAPOR FLAG MICRO di spessore pari a 0,12 mm.
• Posa a secco sull’elemento termoisolante.

ELEMENTO TERMOISOLANTE
• Costituito da lastre di polistirene estruso a celle chiuse, EFYOS XPS CR o EFYOS XPS SL.
• Lastre con battentatura a gradino sui 4 lati.
• Posato a secco su elemento di separazione.
• Resistenza a compressione ≥ 300 kPa (UNI EN 826).
• In presenza di zone tecniche si consiglia l’utilizzo di EFYOS XPS 500 o EFYOS XPS 700 in funzione dei carichi gravanti sulla copertura.
• Il dimensionamento dello spessore dell’elemento termoisolante puo essere verificato mediante l’utilizzo del software di calcolo Soprema denominato GEMAVAP.

STRATO ANTIMBIBIZIONE
• Geotessile in PP GEOLAND HT di grammatura pari o superiore a 200 g/m2 con sovrapposto strato di polietilene macroforato VAPOR FLAG MACRO di spessore pari a 0,12 mm. Posa a secco di tutti gli elementi.
• In alternativa doppio strato di Geotessile FLAG PET di grammatura pari a 200 g/m2. Posa a secco a teli incrociati.

STRATO DI PAVIMENTAZIONE
Costituito da sottofondo cementizio fibrorinforzato di idoneo spessore e strato pedonale in piastrelle (o altra finitura). Prima del getto del sottofondo cementizio posizionare un elemento comprimibile o di protezione lungo il perimetro alla base dei risvolti verticali.
Normativa di riferimento
- UNI 11442: Criteri per il progetto della resistenza al vento di coperture continue.
