SISTEMA DI COPERTURA ZAVORRATA CON TETTO VERDE ESTENSIVO - TETTO ROVESCIO 2c3 TPO

SISTEMA IMPERMEABILE CON ELEMENTO DI TENUTA IN TPO APPLICATO A TOTALE INDIPENDENZA

SISTEMA DI COPERTURA ZAVORRATA CON TETTO VERDE ESTENSIVO - TETTO ROVESCIO 2c3 TPO

SISTEMA DI COPERTURA ZAVORRATA CON TETTO VERDE ESTENSIVO - TETTO ROVESCIO 2c3 TPO

-

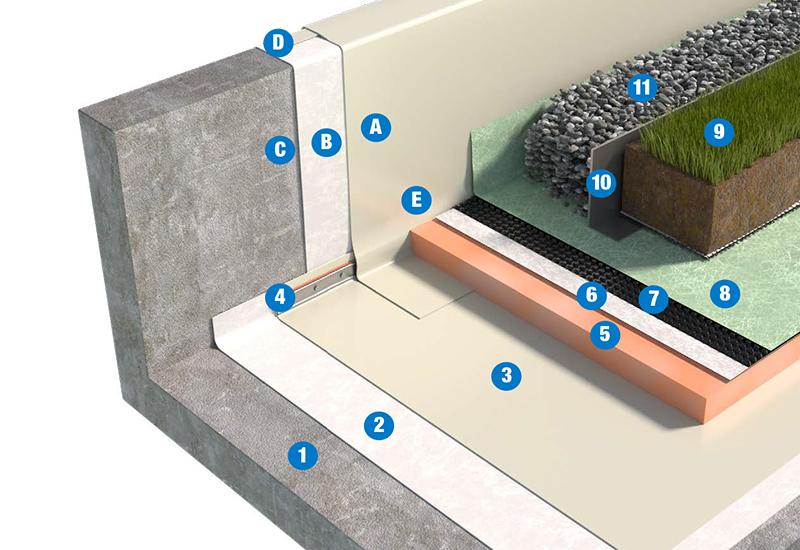

SISTEMA BASE SISTEMA OTTIMALE SISTEMA RINFORZATO
Strato di zavorramento Tetto verde estensivo
Strato di protezione filtrante Geotessile Flag PET ≥ 200 g/m2
Strato di accumulo Membrana alveolare e bugnata
Strato di protezione GEOLAND HT ≥ 200 g/m2
Elemento termoisolante

SOPRAXPS CR

Strato di separazione Geotessile Flag PET ≥ 200 g/m2
Elemento di tenuta 1,5 mm

FLAGON EP/PV

1,8 mm

FLAGON EP/PV

2,0 mm

FLAGON EP/PV

Strato di regolarizzazione GEOLAND HT ≥ 400 g/m2
Pendenze 1,5% ≤ P ≤ 5%

descrizione

ELEMENTO PORTANTE
Il piano di posa dovra essere:
1. asciutto, liscio e libero da detriti ed asperita che possano arrecare danneggiamenti agli elementi soprastanti
2. stabile nel tempo
3. compatibile chimicamente con i materiali costituenti il pacchetto di copertura
4. dotato di adeguata pendenza. Per copertura piana o sub-orizzontale pendenza compresa tra 1,5 e 5%. N.B.: e necessario effettuare una verifica statica della struttura di copertura da parte di un tecnico abilitato che tenga in considerazione il carico permanente del sistema a tetto verde in condizioni di saturazione d’acqua. Tale verifica dovra essere effettuata preliminarmente alla posa del sistema a tetto verde.

STRATO DI REGOLARIZZAZIONE
Geotessile in PP GEOLAND HT di grammatura pari o superiore a 400 g/m2 in funzione della regolarita dell’elemento portante.

ELEMENTO DI TENUTA
Membrana sintetica in TPO FLAGON EP/PV stabilizzata dimensionalmente con inserimento di
armatura in Velo Vetro da 50 g/m2, resistente agli U.V., agli agenti atmosferici e alle radici, con strato di segnalazione, saldata per termofusione ad aria calda sui sormonti. Fissaggio lungo il perimetro di tutti i risvolti verticali eseguito mediante barra preforata in lamiera zincata completa di giunto antipunzonamento FLAG ed elemento di ripartizione FLAGOFIL PVC. Membrana in possesso di certificazione FLL di resistenza all’attacco delle radici.

STRATO DI SEPARAZIONE
Geotessile FLAG PET di grammatura pari o superiore a 200 g/m2 in funzione della regolarita del supporto.

ELEMENTO TERMOISOLANTE
• Costituito da lastre di polistirene estruso a celle chiuse EFYOS XPS CR o EFYOS XPS SL.
• Posa a secco su elemento di separazione.
• Resistenza a compressione ≥ 300 kPa (UNI EN 826).

STRATO DI PROTEZIONE
Geotessile in PP GEOLAND HT di grammatura pari o superiore a 200 g/m2 in funzione dello spessore dello strato di zavorra.

STRATO DI ACCUMULO
Membrana in HDPE microperforata con rilievi tronco conici. Posa a secco

STRATO DI PROTEZIONE FILTRANTE
Geotessile FLAG PET di grammatura pari o superiore a 200 g/m2 in funzione dello spessore dello strato di zavorra.

SISTEMA A TETTO VERDE ESTENSIVO
Realizzazione di sistema a tetto verde estensivo mediante pacchetto descritto nella normativa di riferimento UNI 11235 (strato di accumulo e protezione filtrante potrebbero essere gia integrati, ove necessario, nello specifico sistema a tetto verde estensivo).

Normativa di riferimento

- UNI 11235: Istruzioni per la progettazione, l’esecuzione, il controllo e la manutenzione di copertrure a verde.
