SISTEMA DI COPERTURA ZAVORRATA CON GHIAIA - TETTO CALDO 2a2_BPP
SISTEMA IMPERMEABILE CON ELEMENTO DI TENUTA IN BPP APPLICATO A TOTALE ADERENZA
descrizione
ELEMENTO PORTANTE
II piano di posa dovra essere:
1. asciutto, liscio e libero da detriti ed asperita che possano arrecare danneggiamenti agli elementi soprastanti
2. stabile nel tempo
3. compatibile chimicamente con i materiali costituenti il pacchetto di copertura
4. dotato di adeguata pendenza. Per copertura piana o sub-orizzontale pendenza compresa tra 1,5 e 5%
5. in grado di sostenere i carichi permanenti relativi allo strato di zavorramento.
STRATO DI IMPRIMITURA
RAPID PRIMER, primer bituminoso al solvente a rapida essiccazione o AQUADERE, emulsione bitume-elastomero a base acqua idonei per bloccare la polverosita dell’elemento portante.
STRATO DI CONTROLLO DEL VAPORE
Dipendente dall’igrometria dei locali sottostanti. La verifica termoigrometrica del sistema prescelto puo essere verificata mediante l’utilizzo del software di calcolo Soprema denominato GEMAVAP. Per un maggior approfondimento consultare il fascicolo “Strati del controllo del vapore”. Elementi normalmente impiegabili:
• Membrana BPE: NOVALL-I
ELEMENTO TERMOISOLANTE

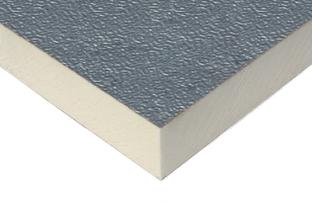

• Lastre in poliuretano EFYOS PU-B rivestite sulla faccia superiore in velovetro bitumato e su quella inferiore con velovetro mineralizzato, con resistenza alla compressione 150 kPa (UNI EN 826).
• La superficie finale costituita dai vari pannelli deve risultare complanare al fine di evitare zone di ristagno d’acqua.
• Posa in semiaderenza con COLTACK EVOLUTION su NOVALL-I o a fissaggio meccanico.
ELEMENTO DI TENUTA
Primo strato
Membrana bitume-polimero-plastomero (BPP) armata in non tessuto di poliestere da filo continuo ad alta grammatura, rinforzata con fibre di vetro che conferiscono elevata stabilita dimensionale. La faccia superiore e rivestita con sabbia amorfa antiadesiva e quella inferiore con film poliolefinico termofusibile.Posa in opera in totale aderenza sul piano e sui verticali mediante rinvenimento a fiamma di gas propano.
Secondo strato
Membrana bitume-polimero-plastomero (BPP) armata in non tessuto di poliestere da filo continuo ad alta grammatura, rinforzata con fibre di vetro che conferiscono elevata stabilita dimensionale. La faccia superiore e rivestita con sabbia amorfa antiadesiva e quella inferiore con film poliolefinico termofusibile. Posa in opera in totale aderenza al primo strato mediante rinvenimento a fiamma di gas propano.
STRATO DI SEPARAZIONE
• Film di LDPE VAPOR FLAG di spessore pari o superiore a 0,20 mm.
• In alternativa film di LDPE microforato VAPOR FLAG MICRO di spessore pari a 0,12 mm.
• Posa a secco sull’elemento di tenuta.
STRATO DI PROTEZIONE FILTRANTE
Geotessile FLAG PET di grammatura pari o superiore a 400 g/m2 in funzione della regolarita del supporto e dello spessore dello strato di zavorra.
STRATO DI ZAVORRAMENTO
Ghiaia tonda lavata di fiume con granulometria compresa tra 16 e 32 mm stesa sciolta. Lo spessore dello strato di ghiaia (> cm 5,0) deve essere calcolato per garantire un’adeguata resistenza all’estrazione da vento.
Normativa di riferimento
- UNI 11442: Criteri per il progetto della resistenza al vento di coperture continue.
