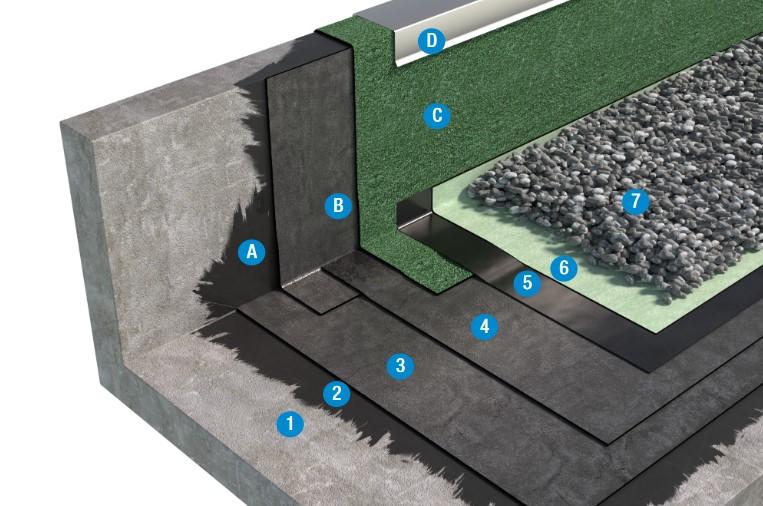

SISTEMA DI COPERTURA ZAVORRATA CON GHIAIA - TETTO FREDDO 2a1_BPE

SISTEMA IMPERMEABILE CON ELEMENTO DI TENUTA IN BPE APPLICATO A TOTALE ADERENZA

SISTEMA DI COPERTURA ZAVORRATA CON GHIAIA - TETTO FREDDO 2a1_BPE

SISTEMA DI COPERTURA ZAVORRATA CON GHIAIA - TETTO FREDDO 2a1_BPE

- SOLUZIONE DOPPIO STRATO
SISTEMA BASE SISTEMA OTTIMALE
Strato di zavorramento Ghiaia
Strato di protezione filtrante Geotessile Flag PET ≥ 400 g/m2
Strato di separazione

VAPOR FLAG

Elemento di tenuta 2° strato

FLEXGUM-P

NOVAGUM-P

Elemento di tenuta 1° strato

ISOGUM-P

FLEXGUM-P

Strato di imprimitura

Rapid Primer

Pendenza 1,5% ≤ P ≤ 5%

descrizione

ELEMENTO PORTANTE
Il piano di posa dovra essere:
1. asciutto, liscio e libero da detriti ed asperita che possano arrecare danneggiamenti agli elementi soprastanti
2. stabile nel tempo
3. compatibile chimicamente con i materiali costituenti il pacchetto di copertura
4. dotato di adeguata pendenza. Per copertura piana o sub-orizzontale pendenza compresa tra 1,5 e 5%
5. in grado di sostenere i carichi permanenti relativi allo strato di zavorramento.

STRATO DI IMPRIMITURA
RAPID PRIMER, primer bituminoso al solvente a rapida essiccazione o AQUADERE, emulsione bitume-elastomero a base acqua idonei per bloccare la polverosita dell’elemento portante.

ELEMENTO DI TENUTA
Primo strato
Membrana bitume-polimero-elastomero (BPE) armata in non tessuto di poliestere da filo continuo ad alta grammatura, rinforzata con fibre di vetro che conferiscono elevata stabilita dimensionale. La faccia superiore e rivestita con sabbia amorfa antiadesiva e quella inferiore con film poliolefinico termofusibile.
Posa in opera in totale aderenza sul piano e sui verticali mediante rinvenimento a fiamma di gas propano.

Secondo strato
Membrana bitume-polimero-elastomero (BPE) armata in non tessuto di poliestere da filo continuo ad alta grammatura, rinforzata con fibre di vetro che conferiscono elevata stabilita dimensionale. La faccia superiore e rivestita con sabbia amorfa antiadesiva e quella inferiore con film poliolefinico termofusibile.
Posa in opera in totale aderenza al primo strato mediante rinvenimento a fiamma di gas propano.

STRATO DI SEPARAZIONE
• Film di LDPE VAPOR FLAG di spessore pari o superiore a 0,20 mm.
• In alternativa film di LDPE microforato VAPOR FLAG MICRO di spessore pari a 0,12 mm.
• Posa a secco sull’elemento di tenuta.

STRATO DI PROTEZIONE FILTRANTE
Geotessile FLAG PET di grammatura pari o superiore a 400 g/m2 in funzione della regolarita del supporto e dello spessore dello strato di zavorra.

STRATO DI ZAVORRAMENTO
Ghiaia tonda lavata di fiume con granulometria compresa tra 16 e 32 mm stesa sciolta. Lo spessore dello strato di ghiaia (> cm 5,0) deve essere calcolato per garantire un’adeguata resistenza alla forza di estrazione da vento.

Normativa di riferimento
- UNI 11442: Criteri per il progetto della resistenza al vento di copertura continue.
